Deskripsyon
Entwodiksyon pwodwi
Ferrules yo nan seri sa a te genyen aplikasyon vaste atravè yon pakèt domèn. Yo souvan jwenn nan sistèm kontwòl endistriyèl, kote koneksyon serye yo enpòtan anpil pou operasyon an lis nan divès kalite ekipman. Anplis de sa, yo jwe yon wòl enpòtan nan machin automatisation, bay entèfas an sekirite pou transmisyon siyal ak pouvwa. Yo itilize yo tou nan domèn jeni elektrik, kontribye nan distribisyon an efikas ak san danje nan elektrisite.
Lè li rive operasyon frèt peze ki enplike sa yo ferrules, li esansyèl pou mete lòd ki baze sou kalib fil espesifik la. Sa a se paske diferan kalib fil yo gen diferan dyamèt ak aktyèl -kapasite pote, epi lè l sèvi avèk konpozan apwopriye pou peze frèt ki matche ak kalib fil la asire yon koneksyon fèm ak serye. Pratik sa a pa sèlman garanti sekirite sistèm elektrik la, men tou li ede kenbe transmisyon ki estab nan aktyèl la, anpeche pwoblèm tankou kontak pòv oswa surchof ki ka rive nan eleman ki pa matche.
Paramèt pwodwi (spesifikasyon)
Metòd revokasyon
Tèminal Crimp
Sèks
Fi
Modèl
HE-024-FC
Rated aktyèl
16A
Rated Voltage
500V
Rated Voltage enpilsyon
6kV
Degre polisyon
Ⅲ
Rated Voltage Acc.to UL Csa
600V
Rezistans izolasyon
Pi gran pase oswa egal a 1010Ω
Materyèl
polikarbazòl
Enflamabilite Acc.to UL94
V0
Sik akoupman lavi travay mekanik
Pi gran pase oswa egal a 500
PIN
Materyèl
Alloy kòb kwiv mete
Sifas
Di -plake lò
Difisil -ajan plake
Kontakte Rezistans
Mwens pase oswa egal a 1mΩ
Sèrtir Tèminal
Kalib fil
0.14-4.0mm²
AWG
26-12
Dezabiye Longè
7.5mm
Tanperati travay
ZJHK konektè lou ka travay piti piti ant -40 degre ak +125 degre.
Apèsi sou pwodwi a

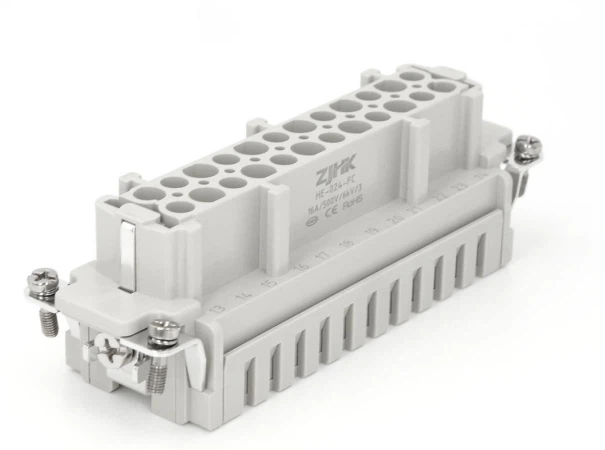

Li evidan ke gen 24 twou nan insert sa a. Sa a se yon insert fi ak aparans polikarbonat gri limyè. Li ka piti piti travay ant -40 Sèlsiyis ak 125 Sèlsiyis. Konektè sa yo fèt espesyalman pou aplikasyon nan anviwònman ki difisil anpil.
Ki diferans ki genyen ant vis ak tèminal crimping?
HE seri foure ka konekte ak kat metòd diferan. Yo se tèminal vis, tèminal crimp, kaj-tèminal kranpon ak tèminal rapid fèmen. Tèminal vis fasil pou okipe epi li pa bezwen zouti espesyal. Crimp tèminal toujou ap kontakte rezistans kòm yon rezilta jisteman repete bon jan kalite koneksyon crimp.
Sèrtir kontak
CESM
Materyèl: Cooper Alloy
Sifas: Silver plake
Sèks: Gason
Amp: 16A
CESF
Materyèl: Cooper Alloy
Sifas: Silver plake
Sèks: Fi
Amp: 16A
CEGF
Materyèl: Cooper Alloy
Sifas: lò plake
Sèks: Fi
Amp: 16A
CEGM
Materyèl: Cooper Alloy
Sifas: lò plake
Sèks: Gason
Amp: 16A
Senaryo aplikasyon
Jaden transpò tren
Ekipman transpò tren gen kondisyon trè wo pou fyab koneksyon ak sekirite. Konektè lou-yo itilize pou transmisyon pouvwa, kontwòl siyal, ak koneksyon ekipman elektrik andedan tren an. Nan tren gwo -vitès, konektè lou-konekte motè traction a ak sistèm ekipman pou pouvwa a, epi yo responsab pou transmisyon siyal ant sistèm kontwòl tren an ak chak ekipman cha, asire sekirite ak estabilite nan operasyon tren an.
Pouvwa ak enèji
Nan sistèm kouran elektrik la, yo itilize konektè lou-nan estasyon, kabinèt distribisyon, ak ekipman pou jenerasyon kouran. Pa egzanp, nan fèm van yo, yo itilize konektè lou-pou konekte ekipman elektrik anndan gwo fò won turbin van ak liy transmisyon ekstèn. Nan fè fas a anviwònman natirèl piman bouk tankou gwo van ak imidite, yo ka toujou asire transmisyon efikas nan elektrisite ak operasyon serye nan ekipman yo. Nan estasyon elektrik fotovoltaik solè, konektè lou-konekte panno fotovoltaik ak varyateur, pou asire ke aktyèl dirèk konvèti san pwoblèm nan kouran altènatif epi enkòpore nan griy elektrik la.
Jaden medikal
Nan domèn medikal la, robo chirijikal, robo reyabilitasyon, elatriye gen kondisyon trè wo pou fyab ak sekirite konektè. Aplikasyon konektè gwo -devwa nan robo medikal bezwen satisfè nòm ijyèn strik ak espesifikasyon sekirite elektrik. Pou egzanp, lè yon robo chirijikal ap fè operasyon presizyon, konektè lou -devwa a dwe asire zewo-relè transmisyon siyal kontwòl la pou operasyon doktè a ka transmèt avèk presizyon nan fen ekzekisyon robo a. An menm tan an, pèfòmans segondè pwoteksyon li yo ka anpeche enfiltrasyon likid pandan operasyon epi asire sekirite ekipman ak pasyan yo. Anplis de sa, robo medikal yo dwe estrikteman dezenfekte apre yo fin itilize yo, ak materyèl ak konsepsyon estriktirèl konektè lou-devwa ka adapte yo ak metòd dezenfeksyon divès kalite, tankou dezenfeksyon wo -tanperati ak segondè-presyon, dezenfeksyon iltravyolèt, elatriye. Figi 7 montre senaryo aplikasyon an nan konektè lou nan medikal{{13} robo.
Sètifikasyon
UL
CE
UKCA
EAC
REACH
RoHS
Ki jan yo kontakte nou?
Adrès nou an
No.166, Huapu Road, Wengyang Industrial Park.Yueqing City, Zhejiang Province, Lachin 325600
Nimewo Telefòn&wechat
+86 18067786591
E-lapòs
Sit entènèt
Anplwaye
ane eksperyans
Peyi ekspòte
Bon Pousantaj Feedback
ou gen nenpòt kesyon?
Ki avantaj ki genyen nan koneksyon ferrule yo konpare ak konektè lou-ki gen koneksyon vis ak koneksyon pouse-?
Koneksyon fyab la pi wo. Kondiktè a ak tèminal la byen fèm konbine pa crimping ak zouti espesyal epi yo pa fasil dekole. Koneksyon an vis fasil dekole akòz Vibration, ak ploge dirèk la -nan koneksyon ka gen move kontak; Pèfòmans elektrik la pi bon, zòn nan kontak se gwo, rezistans a piti, ak konduktiviti a pi estab. Rezistans nan koneksyon an vis ka enstab akòz degre nan pi sere, ak ploge dirèk la -nan koneksyon afekte pa presizyon nan matche;
Li gen pi bon rezistans Vibration epi li ka kenbe tèt ak Vibration ak enpak. Koneksyon vis la fasil pou dekole, epi ploge dirèk -an koneksyon an ka dekole epi rale;
Li gen yon seri aplikasyon ki pi laj epi li apwopriye pou câbles divès kalite materyèl ak -seksyon transvèsal. Koneksyon an vis difisil pou konekte fil espesyal, ak ploge dirèk la -nan koneksyon gen kondisyon pi sevè sou espesifikasyon fil;
Li plis zanmitay anviwònman an ak enèji -ekonomize, epi li pa mande pou soude elektrik ak materyèl soude adisyonèl, diminye consommables ak konsomasyon enèji. Koneksyon an vis ka lakòz pèt akòz demonte, ak kalite a soude gen konsomasyon materyèl ak pwoblèm gaz echapman.
